當前有些區域雖然安裝了大量故障指示器，F(xiàn)TU、DTU等終端產品，也部署了配電自動化主站，且各終端錄波數據都已上傳到配電自動化主站，但現有配電自動化主站接地算法存在局限性，實際工程中，配電自動化主站并未對FTU、DTU、故障指示器等終端上傳的單相接地故障波形進行分析，僅接收這些終端上傳的接地告警信號，沒有通過波形分析進一步驗證接地故障的真實性；同時， 配電自動化主站在推送接地告警服務時，沒有提供明確的接地告警信息，需要操作人員實時登陸配電自動化主站查看SOE信息，由于告警信息多，且沒有直接告知是哪個位置發生的接地故障，人機交互體驗感差，不能快速有效獲得接地故障信息，無法及時有效處理接地故障。

01

接地故障算法服務器的“誕生”

專注----為電網做點實事

秉承DHHB創始人楊以涵教授“為電網做點實事”的理念，從1985年就開始專注研究故障處理方面的技術，多年與華北電力大學合作進行故障技術的研究模型搭建以及海量累積的珍貴現場故障波形數據，希望為電網“故障處理技術”的研究做一點“實事”

需求----“故障定位系統”的探索

DHHB的一張名片“KA2003-DH選線系列產品”在電網中有較好的應用效果，但是隨著電網整體管理要求不斷提高，單一的產品無法系統解決問題的現實越來越明顯，很多DHHB用戶反饋希望把各類設備故障信息管理起來。

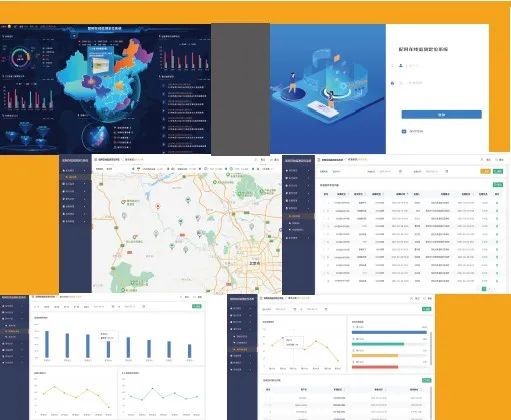

于是從2011年，DHHB開始研究如何通過平臺解決故障處理，提出“故障定位系統”概念，把站內外的設備信息接入到平臺，通過系統化的管理和DHHB“六種方法，三種技術“提高故障處理能力，并在部分“典型區域”開始使用；

“專注”邂逅“政策”----十年磨一劍

期間，DHHB“配網故障定位系統在部分“典型區域”和煤炭、冶金等領域的制造業用戶故障處理開始發揮作用，但由于電網的管理要求以及當年通訊技術的限制，“故障定位系統”的理念始終無法在業內成規模應用。

2022年，國網發布的《 配電自動化實用化提升工作方案》提出“微服務”、“微應用”等方向，這讓DHHB這樣的“專精特新”企業，可以在自己專注和擅長的領域有了更多的發揮空間。

DHHB快速響應，推出接地故障算法服務器，在東北、華北等地的部分電網配電自動化主站嵌入該微服務，并取得了不錯的效果。

02接地故障算法服務器部署方式及功能

1、單獨部署在生產控制大區（I區）

2、跨區部署，生產控制大區（I區）部署數據采集服務器，信息管理大區（IV區）部署算法服務器，數據采集服務器與算法服務器之間通過網絡安全隔離裝置實現跨區的信息交互。

? 拓?fù)湮募馕?/p>

? 錄波文件分析

? 接地事件歸集

? 接地故障定位

? 短路故障定位

? 斷線故障定位

? 停電定位

? 雷擊事件定位

? 結果推送

03 接地故障算法服務器解決方案

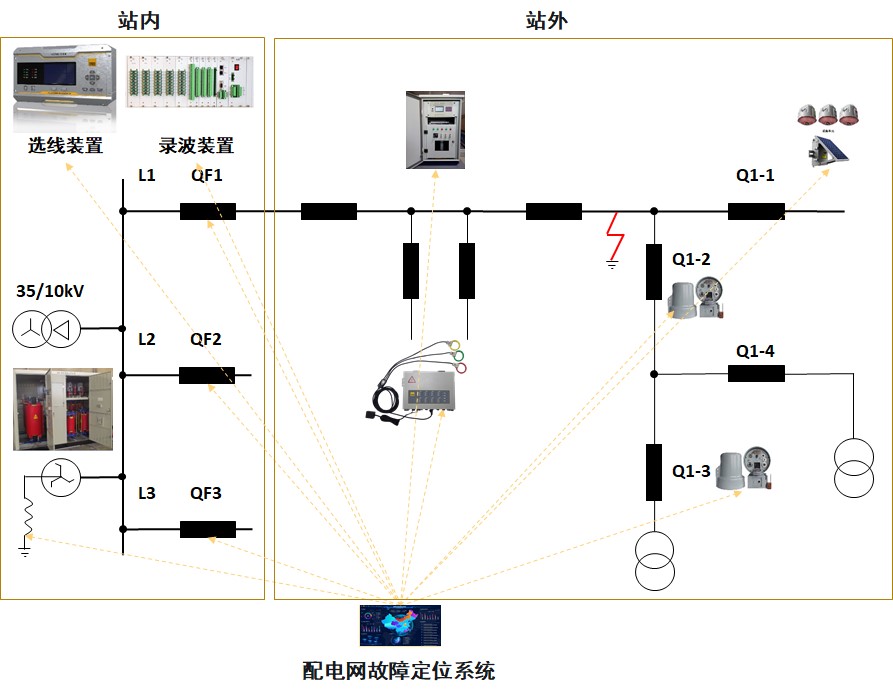

（方案一）信息間接傳輸模式

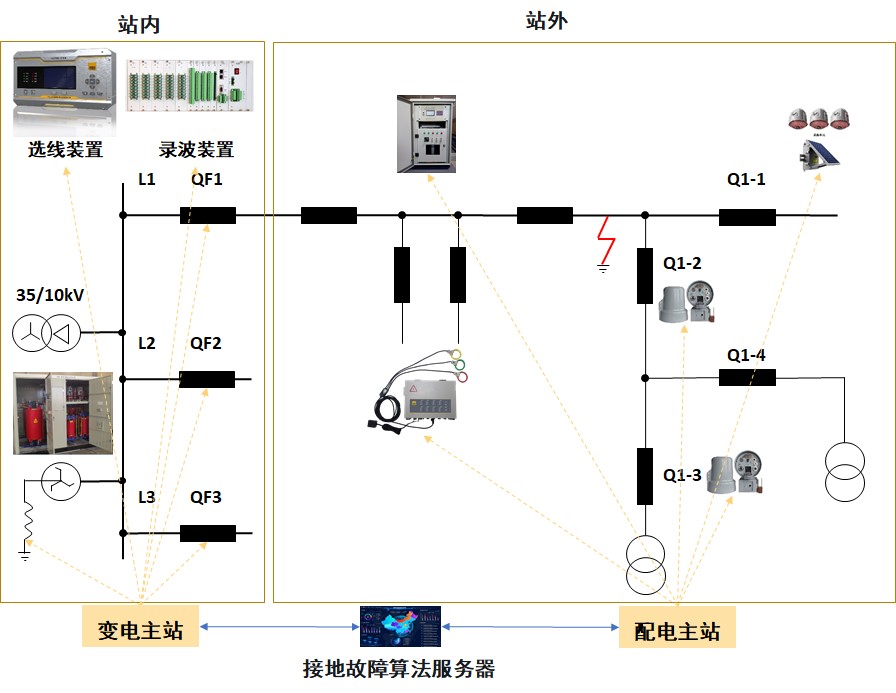

（方案二）信息直接傳輸模式

接入信息

• ? 故障錄波器錄波信息；

• ? 小電流接地選線裝置錄波信息

• ? DTU錄波信息；

• ? FTU錄波信息；

• ? 故障指示器錄波信息

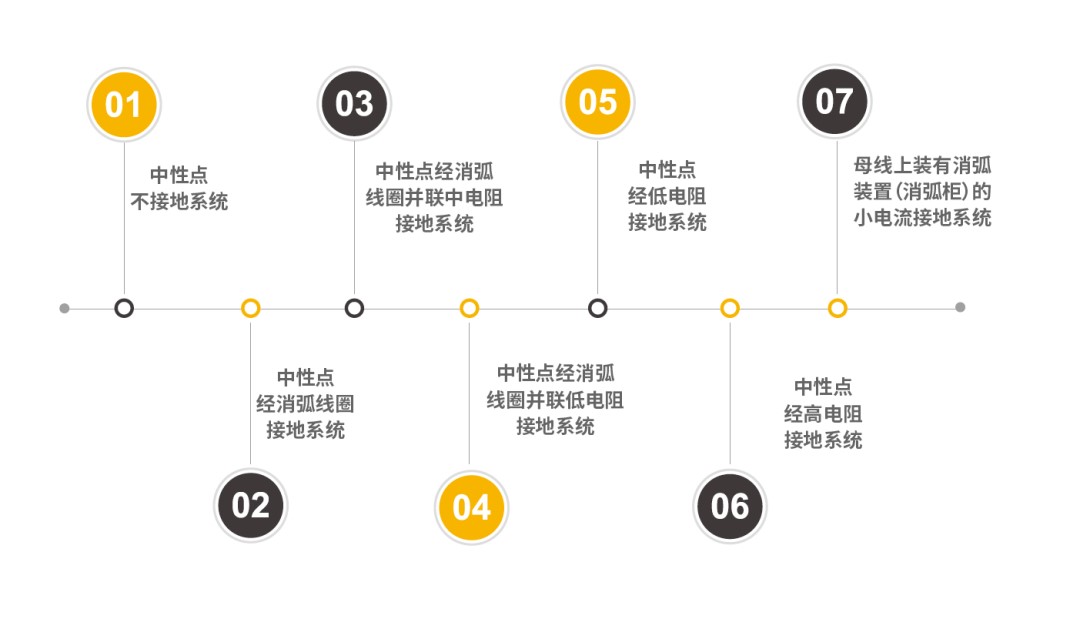

應用范圍
